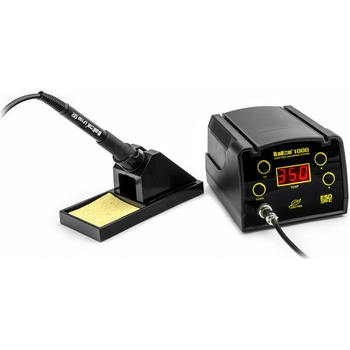

BAKON BK1000

Byť se jedná o nejmenší pájecí soupravu s vf ohřevem hrotu, poskytuje tato stanice v porovnání s klasickými odporovými hrotovými pájkami nesrovnatelný pracovní komfort, a to především díky úctyhodnému výkonu 90W se zachovanou možností osazení hrotů i pro tu nejjemnější SMT práci. Díky pokročilému technologickému řešení je stanice schopna konkurovat mnohonásobně dražsím modelům výrobců jako je Ersa, JBC, Weller nebo Hakko. Jedná se o výkonnou stolní letovací stanici s indukčním ohřevem hrotu, určenou pro bezolovnaté ruční pájení spojů všech velikostí.  K ohřevu pájecího hrotu se užívá vysokofrekvenční elektromagnetické vlnění, jež indukuje vířivé proudy přímo v kovovém tělísku letovacího hrotu. Tato technologie dovoluje použití vyměnitelných hrotů dle aktuálních potřeb a zároveň eliminuje tepelný most, který způsobuje problémy s přenosem výkonu a regulací teploty u klasických mikropájek s odporovou topnou spirálou a výměnnými hroty. Při prudkém ochlazení hrotu je proto okamžitě k dispozici plný výkon pájedla a je dosahováno nesrovnatelně lepší teplotní stability hrotu během pájecího procesu. Tato výhoda je znatelná zejména při pájení velkých vodivých ploch, kde u levných pájecích systémů s odporovou spirálou dochází k poklesu teploty pod bod tání pájecí slitiny. Teplotní stabilita pájecí soupravy s vf ohřevem činí ±2°C a to ji spolu s rychlou teplotní odezvou dělá nástrojem vhodným pro lead-free proces. Pro kontrolu nad dodržováním stanovených postupů při bezolovnatém pájení je možné aktivovat funkci uzamknutí nastavené pracovní teploty. Pájecí teplotu nebude v tomto režimu možné změnit bez znalosti hesla.

Teplota hrotové pájky je řízena plně digitálně v rozsahu 200 ~ 500°C a aktuální teplota je zobrazena na LED displeji. Výkon pájedla je 90W a zajistí extrémně rychlý ohřev na pracovní teplotu ihned po zapnutí. Výměnné hroty pokrývají celou škálu aplikací od pájení SMD až po letování vysokokapacitních bateriových packů. Vzhledem k jinému typu pájecího pera však nejsou hroty zaměnitelné s řadami odporových mikropájek vycházejících z typu 936 nebo LeadFree. Při objednání hrotu volte z nabídky pro řadu BAKON BK200.

Stejně jako všechny pájecí systémy Bakon, se i model BK1000 vyznačuje vysokou spolehlivostí a robustní mechanickou konstrukcí. Při konstrukci šasi bylo dbáno na antistatické provedení; zemnící konektor pro uzemnění antistatických podložek nebo pájených desek je samozřejmou součástí a najdete jej na zadní straně přístroje. Pracovní frekvence vf indukčního ohřevu letovacího hrotu je 400kHz a proto je přívodní kabel do pájecího pera vybaven stíněním, aby nedocházelo k eventuálnímu rušení např. oživovaných komponent.

Tato pájecí stanice je kompatibilní s širokou nabídkou indukčních pájecích hrotů řady BK200

Doporučení:

Tato pájecí stanice je standardně dodávána se špičatým hrotem (200-0.8D), který není vhodný pro všechny aplikace. Doporučujeme proto dokoupit následující dva hroty, které jsou esenciální pro komplexní pájení a celkový komfort uživatele.

Hrot Bakon200-2C - válec se zkosenou šikmou plochou, se kterou se velice snadno pájí tenké a datové vodiče k ploškám na PCB (průměr 2mm). Cín se krásně drží na zkosené kontaktní ploše, nikam po hrotu necestuje.

Hrot Bakon200-3C / Bakon200-4C - větší velikost předchozího hrotu, vhodná pro pájení velkých vodičů k bateriím či ploškám na PCB a všude tam, kde je velký odvod tepla. Volte 3C pro pájení vodičů k AA/AAA bateriím a 4C pro pájení niklových plíšků k bateriím typu 18650 a větším. (průměr plošky 3/4mm)

Při pájení vám bude velkým pomocníkem pájecí kapalina F1, díky které je pájení mnohem jednodušší a výsledné spoje získají profesionální vzhled. Vhodná pro PCB a vodiče, oplach možný pomocí IPA + voda (1:1).

Pro pájení baterií je naopak vhodná neutrální kapalina, kterou však nelze použít na elektroniku a PCB. Na kontakty baterií je však nejlepší volbou (oplach možný vodou).

Parametry výrobku: Výkon: 90 W , Ovládání teploty: digitální (tlačítky) , Ukazatel teploty: digitální (displej) , Stabilizace teploty: měřením výstupní teploty , Rozsah regulace teploty: 200 - 500 °C , Funkce prodloužení životnosti hrotu: ano , Odpor hrotu proti zemnění: < 2 Ω , Potenciál hrotu proti zemnění: < 2 mV , Pracovní napětí pro ohřev hrotu: 36 V , Pracovní frekvence pro ohřev hrotu: 400 kHz , Uzamčení teploty heslem: ano , Teplotní stabilita: ± 2 °C bez zatížení , Výměnné hroty (typ): Bakon BK200 , Typ pájecího pera: Bakon LF-100 , Typ topné cívky: VH90 , Rozměry (šířka - výška - hloubka) [mm]: 145-95-125 mm , Napájecí napětí: 230V/50Hz ,
