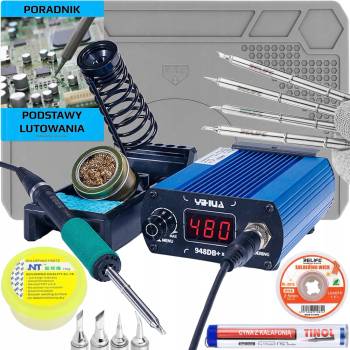

SADA PÁJECÍ STANICE YIHUA 948DB+II 75W + NÁVOD + PŘÍSLUŠENSTVÍ XXLSADA YIHUA 948DB + PŘÍSLUŠENSTVÍ XXL

Ideální sada pro opravy v oblasti elektroniky a mikroelektroniky.

Model YIHUA 948DB+II je vynikajícím univerzálním řešením určeným všem, kterým záleží na moderních řešeních a pohodlí při práci.

Stanice má až tři pracovní kanály CH1, CH2 a CH3!

Výkon 75 W umožňuje dosáhnout nastavených teplot v rozmezí od 200 °C do 480 °C během několika sekund od spuštění.

Navíc je součástí balení promyšleně vybraná sada doplňků!

Sada obsahuje:

• pájecí stanice Yihua 948DB+II 75W - 1 ks
• specializovaná páječka - 1 Ks .
• Dedikovaný podstavec pro pájecí nádobu – 1 ks
• speciální měděný čistič hrotů - 1 Ks.
• speciální houbička na čištění hrotů - 1 ks
• hrot T12-2.4D (univerzální) - 1 Ks.
• další 4 hroty T12 RELIFE XS – 1 ks
• Sací pletivo 2.5 mm RELIFE - 1 Ks.
• moderní silikonová podložka – organizér HEX – 1 Ks.
• cín s kalafunou Tinol 15g - 1 Ks .
• pájecí pasta ZJ-18 - 1 Ks .
• napájecí kabel - 1 ks
• návod v polštině - 1 ks
• Příručka „Základy pájení“ elektronická verze zasílaná e-mailem

KOMPENDIUM ZNALOSTÍ

Příručka „Základy pájení“ byla vytvořena námi pro nadšence elektroniky, kteří chtějí samostatně provádět servisní práce pomocí přesných pájek a pájecích stanic a zajistit, aby jejich servis byl moderní.

Příručka na více než 40 stranách velmi srozumitelně seznamuje s tajemstvím vybavení, zásadami správného pájení, správného výběru a použití chemie a příslušenství a přípravou pracovního místa.

Toto kompendium poskytuje potřebné informace, navrhuje řešení a vysvětluje technické rozdíly, aby vaše dobrodružství s pájením od začátku mělo nejvyšší úroveň profesionality.

Příručku v elektronické verzi PDF zasíláme po nákupu.

CHARAKTERISTIKA STANICE YIHUA 948DB+

• tři paměti nastavení
• kovová kompaktní konstrukce z hliníkové slitiny,
• přehledný LED displej,
• jedno otočné kolečko umožňující změnu parametrů a teploty,
• rychlá skoková změna teploty s možností nastavení rozsahu skoků,
• výkon 75 W umožňuje dosáhnout nastavené teploty během několika sekund,
• součástí balení je univerzální hrot T12-2.4D,
• podpora oblíbených a snadno vyměnitelných hrotů T12 s vestavěným topným tělesem, které jsou k dispozici také v naší nabídce,
• gumové nožičky zajišťují stabilizaci stanice,
• mnoho užitečných softwarových funkcí včetně automatického vypnutí, korekce teploty,
• funkce spánku, která prodlužuje životnost až 5krát
• zvuková signalizace
• možnost změny jednotky teploty °C/°F.

• TECHNICKÉ ÚDAJE
  • napájecí napětí: AC 220-240 V 50/60 Hz,
  • výkon: 75 W
  • rozsah teplot: 200-480 °C
  • typ podporovaných hrotů: T12
  • režim automatického pohotovostního režimu
  • režim automatického spánku
  • režim automatického probuzení díky zvednutí baňky
  • vylepšená podložka pod pájecí pažbu
  • ovládání teploty: digitální knoflík,
  • stanice má PID regulaci teploty
  • LED displej zobrazující nastavenou a aktuální teplotu,
  • indikátor dodávaného výkonu
  • korekce teploty
  • délka stanice: cca 14,2cm,
  • šířka stanice: cca 9.4cm,
  • výška stanice: cca 5cm,
  • celková hmotnost s pažbou a hrotem: cca. 400g.

Dodatečné funkce

Tři paměti nastavení – ve stanici lze nastavit a uložit do paměti 3 různé teploty v dostupných 3 kanálech CH1, CH2, CH3.

Korekce teploty – páječka je vybavena digitální korekcí teploty, díky čemuž pájení probíhá vždy za správných podmínek.

Režim spánku – po uplynutí nastavené doby nečinnosti 5/10/30 minut se páječka dostane do režimu spánku.

Automatické vypnutí – když páječka přejde do režimu spánku a baňka se nezvedá přibližně za 30 minut, pájecí stanice se automaticky vypne.

Pájecí kulma s kabelem o délce 115 cm je vybavena ergonomickou rukojetí, která umožňuje dlouhou a pohodlnou práci.

Buzer – lze zapnout bzučák pro zlepšení výkonu a pohodlí při práci.

ZÁKLADNÍ HROTY T-12 + 4 DALŠÍ

Hroty řady T12 mají zabudovaný topný prvek, díky kterému jsou tepelné ztráty vyplývající z jeho přenosu do špičky hrotů minimalizovány.

Vyznačují se také rychlým zahříváním.

Hrot je zakončen elektrickými kontakty. V pájecí baňce se hrot T12 montuje rychle a pevně na stisk.

Výhoda takové konstrukce:

• hrot rychle získá nastavenou teplotu,
• dodává vysoký tepelný výkon při konstantní teplotě,
• Taková konstrukce usnadňuje rychlou výměnu hrotu.

• SADA OBSAHUJE HROTY
  • univerzální hrot T12-2.4D
  • hrot RELIFE XS T12-I
  • hrot RELIFE XS T12-J
  • hrot RELIFE XS T12-K
  • hrot RELIFE XS T12-SK

SERVISNÍ SILIKONOVÁ IZOLAČNÍ PODLOŽKA 350x220 mm

Profesionální podložka je vyrobena ze silikonu odolného vůči teplotám 500 °C. Díky tomu lze pájecí práce provádět přímo na desce plošných spojů umístěné na podložce.

Má přihrádky – organizér, do kterého lze umístit elektronické součástky, a také šroubky. např. podle pořadí montáže a demontáže.

Podložka je vybavena pravítkem o délce 38 Cm a segregátorem s celkem 86 přihrádkami.

CHARAKTERISTICKÝ

• 5 přihrádek na větší prvky
• výška: 350 mm
• šířka: 220 mm
• tloušťka: 3 mm
• celkový počet přihrádek: 86
• teplotní odolnost: až do 500 °C
• barva: šedá
• pravítko o délce 28 cm

CÍN S KALOFONEM TINOL 15g 1,0mm

Olověná slitina Sn60Pb40 je vyrobena v prvním tavení cínu a olova nepřetržitým procesem lití bez přístupu vzduchu a poté vylisována, což zajišťuje eliminaci výskytu oxidů.

Pájecí pojivo Sn60Pb40 má použití především v elektronickém průmyslu, elektrotechnice a pro pájení prvků s cínovými, cínově-olověnými, kadmiovými, zinkovými a stříbrnými povlaky.

CHARAKTERISTICKÝ

• označení slitiny: Sn60Pb40 (cín 60%, olovo 40%)
• typ: 1.0 mm drát
• hmotnost: 15 g
• obsah kalafuny: ano
• minimální čistota použitých surovin: 99,90 %
• teplota tání pojiva: 183 °C až 190 °C
• pracovní teplota: 320 °C až 420 °C
• balení: lahvička

PLETENKA RELIFE RL-2515 2,5 mm

Odpájecí pletenina je vyrobena ve formě měděné pásky složené z mnoha samostatných propletených měděných pásků.

Určeno pro odstraňování přebytečného cínu nebo čištění cest a pájecích bodů od zbytků pájky.

CHARAKTERISTICKÝ

• materiál: měď
• šířka: 2,5 mm
• délka: 1,5 m

PASTA NT ZJ-18 100 g

Tavidlo NT ZJ-18 je určeno pro pájení SMD a BGA a pro všeobecné pájecí práce.

Konzistence pasty usnadňuje aplikaci.

Na ostatních aukcích jsou k dispozici i jiné objemy tohoto tavidla.

CHARAKTERISTICKÝ

• model : NT ZJ-18
• čistá hmotnost: 100 g
• určení: pájení SMD, BGA, všeobecné pájecí práce
• ostatní: pro pájení olověných slitin m.in SN62/SN63 a bezolovnatých slitin SAC305/SN100C
• vlastnosti: přirozené PH 7 +/- 0.3

Potřebujete další pájecí nebo servisní příslušenství – podívejte se na naše další aukce.
